TulajdonságokMÁRKATOUR ANDERSON

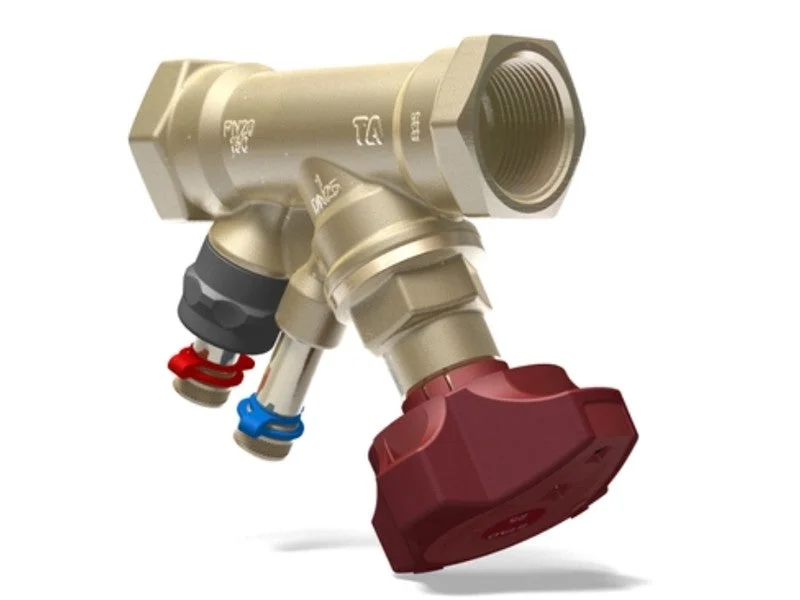

TOUR ANDERSON STAD beszabályozó szelepek pontos hidraulikai működést tesznek lehetővé rendkívül széles alkalmazási tartományban. Elsősorban fűtés és hűtési rendszerek szekunder oldalán, valamint ivóvizes rendszerekben alkalmazhatóak.
Műszaki ismertető
– Alkalmazási terület:
Fűtési és hűtési rendszerekben.
Ivóvizes rendszerekben.
– Funkciók:
Beszabályozás
Előbeállítás
Mérés
Elzárás
Ürítés (szeleptípustól függően)
– Méretek:
DN 10-50
– Névleges nyomás:
PN 25
– Hőmérséklet:
Legmagasabb üzemi hőmérséklet: 120°C
(rövid ideig 150°C)
Magasabb hőmérséklet igény (max. 150°C), lásd STAD-C.
Legalacsonyabb üzemi hőmérséklet: -20°C.
– Közeg:
Víz, semleges folyadékok, víz-glikol keverék (0-57%).
– Anyagok:
Szeleptest és szelepfelsőrész: AMETAL®
Tömítés (test/felsőrész): EPDM anyagú O-gyűrű
Szeleptányér: AMETAL®
Szelepüléktömítés: EPDM anyagú O-gyűrű
Szelepszár: AMETAL®
Csúszóhüvely: PTFE
Szelepszár tömítés: EPDM anyagú O-gyűrű
Rugó: Rozsdamentes acél
Kézikerék: Polyamid és TPE
Mérőcsatlakozók: AMETAL®
Tömítés: EPDM
Védőkupak: Polyamid és TPE
Ürítőcsonk: AMETAL®
Tömítés: EPDM
Lapos tömítés: Aramid szál
Az AMETAL® az IMI Hydronic Engineering által gyártott, cinkkiválással szemben ellenálló, speciális ötvözet.
– Jelölés:
Szeleptest: IMI, TA, PN 25/400 WWP, DN és coll méret, valamint DN 50 esetén CE.
Kézikerék: TA, STAD* és DN méret.
– Csatlakozás:
– ISO 228 szerinti belső menet. ISO 7/1 szerinti menethossz.
– ISO 228 szerinti külső menet. DIN 3546 szerinti menethossz.
